送風天花分別偽百級送風天花、千級送風天花、萬級送風天花。送風天花又稱為潔凈送風天花，凈化送風天花，層流送風天花，無塵送風天花，手術室送風天花。

送風天花使用本設備可合理分布潔凈室內的氣流，有效保證室內的潔凈度。送風天花可廣泛應用于醫院潔凈手術室、潔凈病房、潔凈動物房等項目。

送風天花如何選擇：

1、根據手術室級別來選擇；

2、安裝方式選擇不同結構；

3、材質：冷板噴塑需要無塵涂料、不銹鋼制作304；

送風天花作用廣泛:

潔凈送風天花是手術室、層流病房的凈化送風末端，它具有高效過濾，均流及氣流補償作用。

送風天花效果和功能得到肯定:

“靈潔”牌系列潔凈送風天花是手術室送風末端經驗及實踐的結晶，這種送風末端已得到了近千間手術室的運用驗證。其優越的性能、獨特的散流板能使氣流均勻送到工作區域，而中央氣流補償裝置能有效地消除人員、設備發熱而產生上升氣流對層流的影響。

送風天花在國內外技術好廣州梓凈:

“靈潔”牌潔凈送風天花裝置采用了國內外領先的阻漏層技術，使用本設備可合理分布潔凈室內的氣流，有效保證室內的潔凈度。

送風天花適用領域廣:

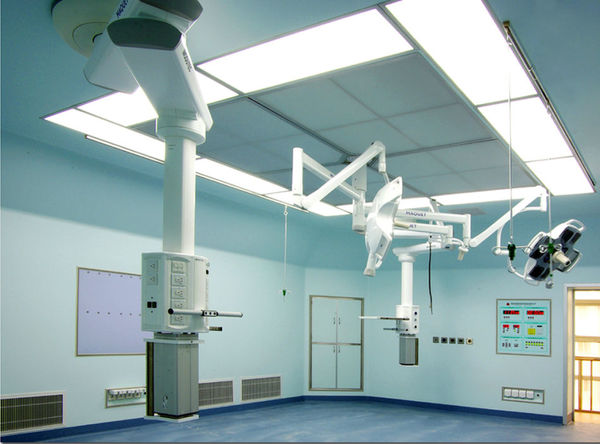

送風天花廣泛應用于潔凈手術室、潔凈病房、潔凈動物房等項目。送風天花是一種在醫院手術室的潔凈空間送風吊頂設置的過濾、阻漏、均勻分布?xì)饬鞯臐崈羲惋L(fēng)天花裝置。

潔凈送風天花是目前，在醫院手術室潔凈空間的吊頂內通常設置送風系統，常規采用高效過濾器作為末端裝置外露于吊頂面，以高效過濾器的濾紙濾芯和邊框密封結構，達到過濾空氣，提高潔凈度；均布?xì)饬鳎纬善叫袉蜗蛄鳎贿吙蛎芊?，防止未?jīng)過濾的氣流泄漏進入潔凈工作區。

但是，由于潔凈送風天花 高效過濾器體積較大，至使需要吊頂空間高度較大；由于高效過濾器在制作、運輸、安裝過程，不可避免地會擦傷濾紙濾芯，出現微孔和縫隙，難免有微小泄漏，當氣流通過高效過濾器馬上進入潔凈空間，從而未能達到潔凈空間對空氣質量的高要求。

潔凈送風天花凈化通風單元的散流網板是一種凈化通風裝置，只是用以改進送風口擴散氣流方向和均布，未能解決氣流的泄漏和高度潔凈。

按照剛施行的標準《醫院潔凈手術部建設標準》的要求，在潔凈手術室中要求，必需在手術臺上方頂棚上集中通風，就要求多臺高效過濾器集中布置。潔凈送風天花 對于其它行業，當要求局部百級或全部百級時，也有相同情況。當常規的采用高效過濾器作為末端裝置外露于吊頂面時，是無法滿足要求的。

本實用新型的目的在于，設計制作一種手術室的潔凈送風天花，將高效過濾器與阻漏層結合一體，將送風系統的空氣過濾、密封防漏與均布?xì)饬魅齻€(gè)作用解耦，分別逐個解決，使之形成性能更加完備的新型空氣凈化系統設置在吊頂上，滿足手術室潔凈空間對空氣凈化的高度要求。

手術室潔凈送風天花，包括靜壓箱、高效過濾器，在靜壓箱進風上方按氣流方向設置高效過濾器箱體，箱體內置高效過濾器和混風器，在靜壓箱進風口處設有均布器，靜壓箱下方設置阻漏層和裝飾層；靜壓箱可以是單進風，或雙進風，上進風或側進風；

送風天花在靜壓箱側壁開設氣流聯通孔，當多個手術室的潔凈送風天花的靜壓箱并列設置時，聯通孔可使靜壓箱內氣流均勻；阻漏層為柔性低阻亞高效過濾材料阻漏層，阻漏層的阻力在40—80Pa，阻力太小，將不足以迫使氣流均勻從全部截面上通過；

阻力太大，則易使氣流不通過有過濾作用的阻漏層，而從阻力小的邊沿縫隙穿過，加大邊沿的二次漏泄量；阻漏層的過濾效率在亞高效范圍內，即對于≥0.5μm微粒，過濾效率達95％—99％，效率高了，阻漏效果并不再明顯增加，反而增加了費用，這與用兩道高效過濾器無異，沒有實用意義；效率低了，阻漏效果明顯下降，失去阻漏的目的；為了美化和保護，可用孔板、篩網或透氣膜作裝飾層。

實用新型送風天花工作原理和使用方法是，將本實用新型的手術室的潔凈送風天花安裝在醫院手術室潔凈空間送風頂棚上。

對于單個送風口，可把高效過濾器直接安在阻漏層上面，阻漏層送風面比高效過濾器面擴一倍；對于大面積送風口，可將手術室的潔凈送風天花單元并列組合設置，其高效過濾器箱體部分可設置在外墻處。

當外部空氣經過手術室的潔凈送風天花的高效過濾器后，其泄漏污染氣流經過靜壓箱，成為混合稀釋后的污染，再經過阻漏層，成為潔凈的氣流進入工作區。

整個過程是通過以下四個不同機理作用獲得更潔凈氣流的；

1、送風天花稀釋阻漏，氣流經高效過濾器箱體內混風器和靜壓箱入口處的整流、碰撞、擴散作用，使漏泄氣流通過射流混摻和紊亂，達到稀釋目的；

2、送風天花過濾阻漏，即阻漏層的亞高效過濾作用，進一步把稀釋后的漏泄氣流濃度降低，達到再次過濾目的；

3、送風天花降壓阻漏，即漏泄氣流漏至靜壓箱時，經過縫隙和突然擴大，壓力降低很大，再通過阻漏層時，壓差就很小，這樣即使阻漏層邊框不加密封，第二次漏泄量也極小，從而達到降壓阻漏的目的；

4、送風天花阻隔阻漏，即漏泄氣流漏出高效過濾器并不能直奔工作面，還要受到阻漏層的阻隔，即使邊框只有硬性接觸，對漏氣仍有阻力，仍有阻隔作用，減少第二次漏泄量，達到阻隔阻漏目的。

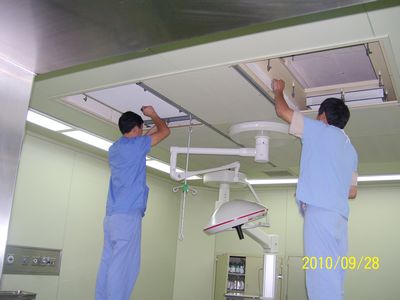

潔凈送風天花突破了高效過濾器必須布置在送風末端的傳統模式；高效過濾器不再設于送風末端靜壓箱內，便于在頂棚上面通過高效過濾器箱體，對高效過濾器單獨安裝、檢測和維修，不必進入潔凈空間內作業；高效過濾器的使用數量可以較多的減少；

送風天花靜壓箱內不再有高效過濾器，降低了靜壓箱結構高度，可降低建筑層高，簡化安裝，比如采取吊裝靜壓箱，減少費用。

潔凈送風天花如果沒有阻漏層，一旦高效過濾器處有所漏泄，將使出風含塵限度增大475倍，而有了阻漏層，則此污染濃度降低95％以上，若無漏泄，則室內潔凈度更高，已被理論和實驗證明。

現在高效過濾器雖要在靜壓箱附近，不在送風末端，但由于有亞高效阻漏層，完全消除了返塵、積塵現象，不是亞高效，則不可能作到這一點；

送風天花對于亂流潔凈室各單個送風口來說，送風天花裝置因?yàn)槭癸L(fēng)口下安裝了面積大1—2倍的阻漏層，從而擴大了工作區的潔凈范圍1—2倍。

當多個手術室的潔凈送風天花單元并列組合使用時，可用靜壓箱側壁開設的氣流聯通孔，使靜壓箱內氣流均勻；送風天花裝置具有明顯的模數化、裝配化特點，可以較快轉化為產品。

送風天花適用于醫院手術室潔凈空間的潔凈送風天花和各種有潔凈氣流要求的單向流百級區亂流潔凈間。

手術室送風天花結構：

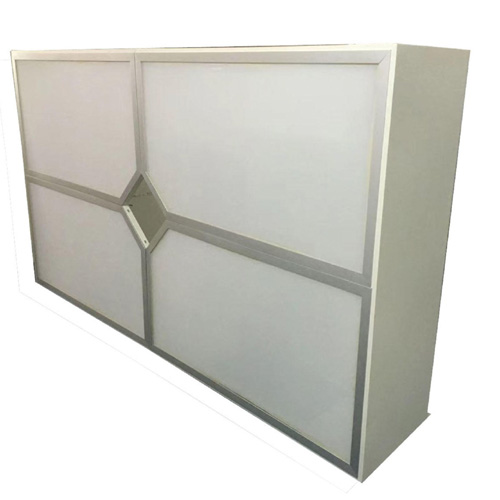

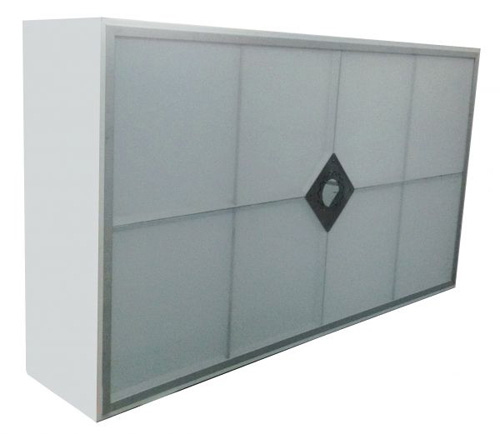

實用新型在手術室內安裝布置使用由可見，本實用新型的手術室的潔凈送風天花，包括靜壓箱、高效過濾器，在靜壓箱3上方按氣流方向設置高效過濾器箱體1，箱體內置高效過濾器2和混風器10，在靜壓箱進風口處設有氣流均布器5，在靜壓箱下方設置阻漏層4，靜壓箱側壁開設有聯通孔7，阻漏層下方設有孔板或透氣膜的裝飾層6。

阻漏層為柔性低阻亞高效過濾材料阻漏層，組裝在T型安裝框架上，阻漏層的阻力在40Pa—80Pa，過濾效率在亞高效范圍內，即對于≥0.5μm微粒效率達95％—99％。

當較臟空氣經過高效過濾器后，得到過濾潔凈，一部分泄漏污染氣流經過靜壓箱成為混合稀釋后的污染，再經過阻漏層的降壓阻隔，成為潔凈均布?xì)饬鬟M(jìn)入工作區。

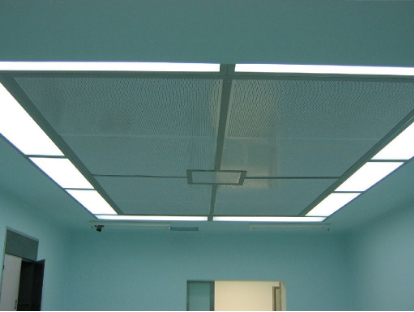

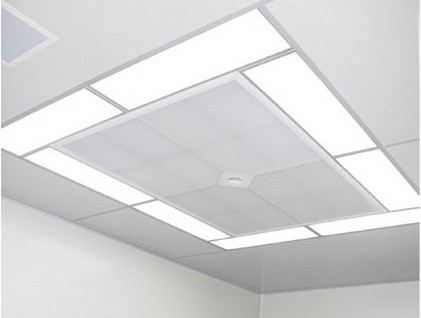

可見，在醫院手術室潔凈空間的頂棚上設置手術室的潔凈送風天花使用時，由于頂棚中間必須穿過無影燈燈桿，可以由四塊手術室的潔凈送風天花8交錯組合，靜壓箱之間有聯通孔7相通，促進氣流均勻，在組合中間形成的方孔內，安裝一裝飾板擋住，裝飾板9上開一外切于無影燈桿的圓孔，穿過燈桿，把由于燈桿存在的通風盲區減到最小。而常規安裝高效過濾器于吊頂上的方法，方孔處盲區很大。

送風天花要求：

1、一種手術室的潔凈送風天花，包括靜壓箱、高效過濾器，其特征是，在靜壓箱進風上方按氣流方向設置高效過濾器箱體，箱體內置高效過濾器，在靜壓箱進風口處設有均布器，在靜壓箱下方設置阻漏層。

2、要求手術室的送風天花，其特征是，阻漏層為柔性低阻亞高效過濾材料阻漏層，阻漏層的阻力為40—80Pa；阻漏層的過濾效率在亞高效范圍內。

3、要求手術室的潔凈送風天花，其特征是，高效過濾器箱體內設有混風器。

4、要求手術室的潔凈送風天花，其特征是，阻漏層下方設有裝飾層。

5、要求手術室的潔凈送風天花，其特征是，在靜壓箱側壁開設有聯通孔。

摘要一種手術室的潔凈送風天花，其特征是，在靜壓箱進風上方按氣流方向設置高效過濾器箱體及高效過濾器，在靜壓箱進風口處設均布器，下方設阻漏層。

阻漏層為低阻亞高效過濾材料,阻力在40—80Pa,過濾效率在亞高效范圍內。

送風天花優點:

設置阻漏層，突破了高效過濾器必須布置在送風末端的常規模式；可降低建筑層高；方便過濾器的安裝檢修；使室內含塵濃度再次降低，把潔凈區面積擴大1倍以上。適用于手術室和包括單向流百級區亂流潔凈間。
